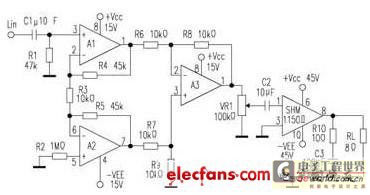

【中國數字視聽網訊】 放大器電路，特點是運算精度高、輸入阻抗高，增益容易調節，具有優良的共模抑制比以及低失調低溫漂等。電路中A1、A2組成第一級差分放大器，A3組成第二級差分

放大電路

(減法電路)。R3和R4、R5組成了深度的電壓串聯負反饋網絡。第一級差放的增益為10倍。第二級差放的增益為1倍。即此電路的總增益為10倍。測量放大器的接法是單端輸入、雙端輸出。

后級 功放

電路采用BIMOS集成功率放大器SHM1150Ⅱ。其內部由BJT和MOSFET混合制成。當電源電壓為±45V(極限值為50V)時電路的輸出功率為120W。R10、C3組成阻抗補償電路，其作用是使揚聲器接近于純電阻。

此功放的音質較好，屬于溫暖型，聲音比較甜美，適合放送輕音樂。

技術解析圖
