隨著數字影音技術的不斷發展,各類影院級別的產品紛紛批量上市,組建一套家庭影院對于當前的我們來說也不再是那么遙不可攀,對于組建家庭影院來說,音箱工程絕對可以稱之為重中之重,同時也是組建KTV包房系統的關鍵,特別是音響系統中的布線問題,只要解決了此問題,那么組建一套完美的家庭影院就會唾手可得。下面我們就為大家詳細介紹一下音響布線技術中音響地線的分布知識。
一、音響地線分布的注意細節
1、有一些電路既有小信號輸入端,又有大信號輸出端,而通常輸入,輸出的均由面板交割。如果輸入與輸出都有接地點的話,它們的接地端務必分別用導線到公共地線上,而不能共用一根接地線。
2、如果在實際的電路布接中,各級的接地元件多,不可能將這些元件都穿入一個穿線孔中,而是將本級接地元件盡可能就近安排在公共地線的一段或一個區域,也可以從地線上引出接地分支或接地島。

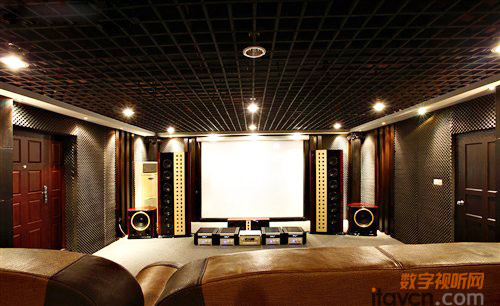

組建家庭影院之專業音響地線如何分布
3、地線布局的合理與否決定:地線中的電流是否流經了與此電流無關的其他電路或部件。
4、在安排大功率音頻輸出級,由于輸出功率塊和濾波電解電容等元件體積較大而需裝在板外,就應將這一些元件的接地點與本級的板內電路的接地元件做到一點接地。
5、地線的分配應該以地址中的電流為依據,既互不相干的電流不能合用一根地線,允許在一根地線中通過的電流不能用地線分開。
二、防止寄生耦合,當有各種信號通路和輸出導線到板內布線時應注意
1、信號線在排版時應避免相互靠平行排列,特別是在處理內跨線和雙面印制時,要注意使兩面的導線呈垂直或交叉,不能平等;
2、各級間的信號走線越短越好;
3、遇到板內需平等設的信號導線,應使這些導線盡可能間隙一定的距離,或用地線,電源線隔開,達到屏蔽的目的;
4、印制導線除了本身存在的電感和電阻外,在導線音還存在著互感和電容。當電路工作頻率較高或電流較大時,同樣會對其他部分帶來干擾,我們把這種由于導線之間的分布參數引起的有害耦合稱這寄生耦合干擾。
5、各級電路在排列時,要按照信號的順序排列,不能迂回或級排列,這樣可避免各級之間的信號線相互跨越;
以上就是組建家庭影院專業音響系統時必備的布線小竅門,如若成功掌握規則,那么你就可以盡享家庭影院帶來的頂級震撼了!
